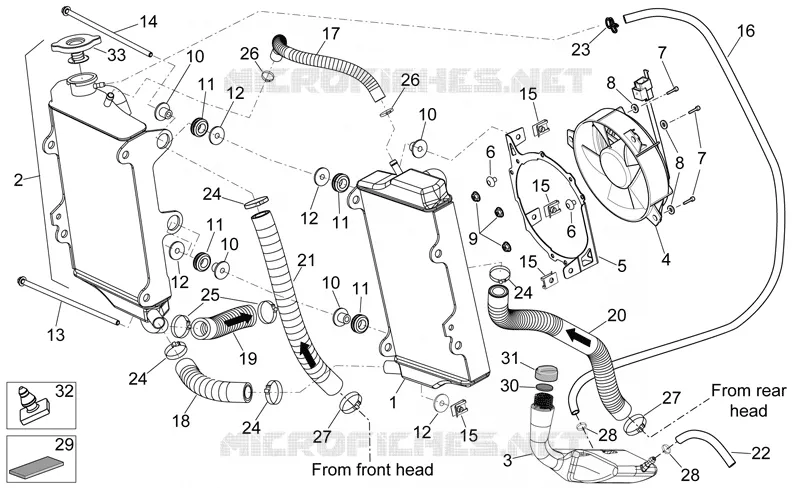

Installation refroidissement
1
2
3
4
5
6
6
7
7
8
8
9
10
10
10
10
11
11
11
11
12
12
12
12
13
14
15
15
15
15
16
17
18
19
20
21
22
23
24
24
24
24
25
26
26
27
27
28
28
29
30
31
32
33
1
Water cooler, LH
853825
Non disponible
2
Water cooler, RH
853826
Non disponible
3
Expansion tank
853613
Non disponible
3
Expansion tank
AP9100506
$223,85 Prix unitaire TTC
4
Fan, cpl.
AP8124930
Non disponible
5
Fan support
AP9100780
$20,60 Prix unitaire TTC
6
Plug
AP8120876
$5,38 Prix unitaire TTC
7
Hex socket screw M5x12
AP8152267
$0,34 Prix unitaire TTC
8
Washer 5,5x15x1,6*
AP8150013
$3,65 Prix unitaire TTC
9
Low self-locking nut
AP8150451
$0,17 Prix unitaire TTC
10
Bush
AP9100376
$3,65 Prix unitaire TTC
11
Silent-block *
AP9100969
Non disponible
12
Washer 24,8x6,2x1
AP9100375
Non disponible
13
Screw w/ flange M6x133
AP9100781
$5,20 Prix unitaire TTC
14
Screw w/ flange M6x122
AP9100663
$3,65 Prix unitaire TTC
15
Clip M6
AP8102376
Non disponible
16
Fuel pipe 5,5x10
AP8120952
Non disponible
17
Breather pipe 7,5X3,5
855265
Non disponible
17
Breather pipe 7,5X3,5
AP8144506
$8,91 Prix unitaire TTC
18
pipe 23x15x135
AP9100555
Non disponible
18
pipe 23x15x125
CM238403
Non disponible
19
Cooler-pump pipe 27x19x145
855266
$63,94 Prix unitaire TTC
19
Cooler-pump pipe 27x19x145
AP9100557
$6,30 Prix unitaire TTC
20
pipe 23x15x380
AP9100553
$8,91 Prix unitaire TTC
20
pipe 23x15x395
CM238401
Non disponible
21
pipe 23x15x295
CM238402
Non disponible
21
pipe 23x15x295
AP9100554
$7,23 Prix unitaire TTC
22
Fuel pipe 5,5x10
AP8120952
Non disponible
23
Hose clamp D11,3
AP8102378
$0,21 Prix unitaire TTC
24
Hose clip D22x8,6*
AP8201169
$5,38 Prix unitaire TTC
25
Hose clip 26x8
AP9100456
$3,65 Prix unitaire TTC
26
Hose clip 14,5x8
AP9100714
$3,65 Prix unitaire TTC
27
Hose clip 21x8
AP9100697
$3,65 Prix unitaire TTC
28
Hose clip, green D11x6,6x1
AP8120446
$0,75 Prix unitaire TTC
29
Adhesive sponge 6x30
AP8117041
$5,38 Prix unitaire TTC
30
Gasket
AP8220191
Non disponible
31
Expansion tank plug
AP8104124
$5,38 Prix unitaire TTC
32
Rubber spacer
AP8120455
$6,30 Prix unitaire TTC
33
Water cooler filler cap
AP9100948
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
