par

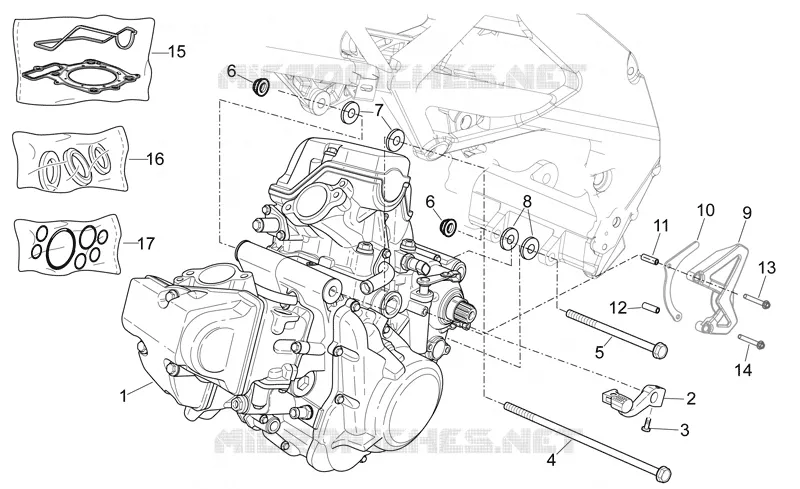

Moteur
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
1
Engine
CM2362095
Non disponible
1
Engine
CM2363065
Non disponible
1
Engine
CM2362065
Non disponible
2
Gear lever
855371
Non disponible
2
Gear lever
AP9100411
$35,51 Prix unitaire TTC
3
Screw w/ flange M6x25
AP8152280
$0,25 Prix unitaire TTC
3
Screw w/ flange M6x25 titan
853598
Non disponible
4
screw M10x1,25 L=202 titan
853588
Non disponible
4
screw M10x1,25 L=202
AP9100593
$15,31 Prix unitaire TTC
5
screw M10x1,25 L=102
AP9100443
Non disponible
5
screw M10x1,25 L=102 titan
853587
Non disponible
6
Self-locking nut M10x1,25
AP9100643
$3,65 Prix unitaire TTC
6
Self-locking nut M10x1,25
853589
Non disponible
7
Washer 28x10,5x3
AP9100687
$3,65 Prix unitaire TTC
8
Washer 18x10,5x1
AP9100684
$3,65 Prix unitaire TTC
8
Washer 18x10,5x2
AP9100686
$3,65 Prix unitaire TTC
8
Washer 18x10,5x1,5
AP9100685
$3,65 Prix unitaire TTC
8
Washer 18x10,5x0,5
AP9100683
$3,65 Prix unitaire TTC
9
Sprocket cover
AP9100374
$17,07 Prix unitaire TTC
10
Chain guide
AP9100367
$5,38 Prix unitaire TTC
11
Bush
AP9100383
$3,65 Prix unitaire TTC
12
Bush
AP9100550
$3,65 Prix unitaire TTC
12
Bush
AP9100381
$10,95 Prix unitaire TTC
13
Screw w/ flange M6x30
AP8152281
$1,70 Prix unitaire TTC
13
Screw w/ flange M6x50 titan
853597
Non disponible
14
Screw w/ flange M6x60 titan
853596
Non disponible
14
Screw w/ flange
AP8152283
$0,32 Prix unitaire TTC
15
Gasket set
AP9150491
$168,75 Prix unitaire TTC
15
Gasket set
AP9150490
Non disponible
16
Oil seals - set
AP9150492
$237,16 Prix unitaire TTC
17
OR set
AP9150493
Non disponible
18
Electronic gearshift switch
855370
Non disponible
19
Electronic gearshift ecu
855461
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
