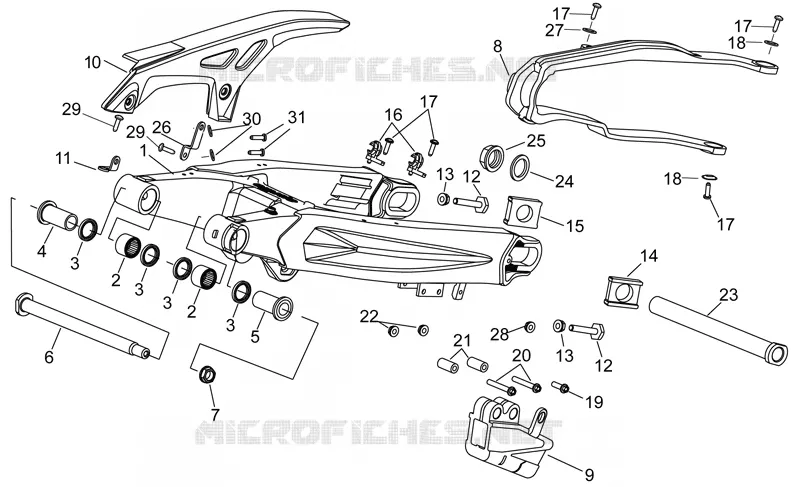

Fourche arriere
1
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
17
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
1
Swing arm
855550
Non disponible
2
Roller cage 22x29x30
AP9100202
Non disponible
3
Gasket ring 22x29x4
AP9100203
Non disponible
4
Piston pin L=47,5
AP9100952
$24,90 Prix unitaire TTC
5
Piston pin L=47,5
AP9100952
$24,90 Prix unitaire TTC
6
Rear swing arm pin M14 L=244
AP9100123
$98,68 Prix unitaire TTC
7
DAX flange nut M14x1,5
AP8152244
$4,36 Prix unitaire TTC
8
Chain guide plate
855552
Non disponible
9
Chain guide plate
855553
Non disponible
10
Chain cover
00H01508181
Non disponible
11
Front plate
855579
$6,30 Prix unitaire TTC
12
Chain tens.adjuster screw
AP8152305
$3,65 Prix unitaire TTC
13
Nut M8
AP8150027
$0,07 Prix unitaire TTC
14
RH chain guide plate
855697
$10,76 Prix unitaire TTC
15
LH chain guide plate
855565
$6,60 Prix unitaire TTC
16
Brake hose cable guide
AP9100565
$6,30 Prix unitaire TTC
17
Self-tapping screw
018623
Non disponible
18
Cup for shoe
AP8234020
$2,74 Prix unitaire TTC
19
Screw w/ flange M6x16
AP8152278
$1,77 Prix unitaire TTC
20
Screw w/ flange
AP8152284
$3,65 Prix unitaire TTC
21
Bush
AP9100287
Non disponible
22
Self-locking nut M6x1
AP9100434
$29,76 Prix unitaire TTC
23
Rear wheel spindle M25 L=266,5
855562
Non disponible
24
Washer 25,2x36x1
AP8152323
$3,70 Prix unitaire TTC
25
Wheel spindle nut M25x1,5
855722
$29,76 Prix unitaire TTC
26
Rear plate
855580
$4,82 Prix unitaire TTC
27
Washer 5x20x1,5
AP8150255
$0,16 Prix unitaire TTC
28
Bush d.10-h.3,5
AP9100053
$1,70 Prix unitaire TTC
29
Hex socket screw
AP8152226
$3,65 Prix unitaire TTC
30
Washer 6,4x15x1
AP8152181
$0,07 Prix unitaire TTC
31
Screw M6x12
AP9150394
$3,65 Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
