par

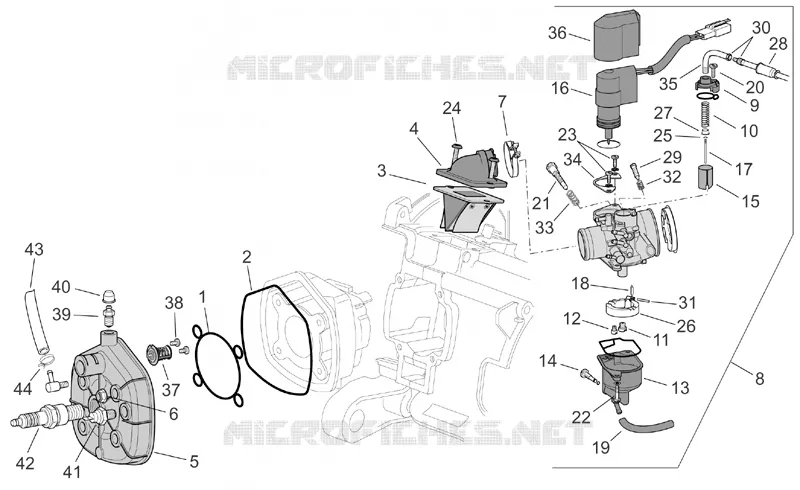

Culasse/Carburateur
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
1
Inner gasket head
AP8515030
Non disponible
2
Outer gasket head
AP8515031
Non disponible
3
Reed valve assy
AP8515117
Non disponible
4
Intake manifold
AP8515116
Non disponible
5
Cylinder head
AP8515097
Non disponible
6
Nut M6
AP8550271
Non disponible
7
Hose clamp
AP8550178
Non disponible
8
Carburettor cpl.
AP8515128
Non disponible
9
Gas valve cover
AP8515129
Non disponible
10
Gas valve spring
AP8515130
Non disponible
11
Main jet 53
AP8515131
Non disponible
11
Main jet 60
AP8222443
Non disponible
12
Idle jet 32
AP8515132
Non disponible
13
Float chamber cpl.
AP8515133
Non disponible
14
Float chamber unload screw
AP8550232
Non disponible
15
Gas valve
AP8515134
Non disponible
16
Starter
AP8515135
Non disponible
17
Conical pin
AP8515136
Non disponible
18
Fuel closing needle
AP8550236
Non disponible
19
Float chamber dump pipe L=130
AP8550215
Non disponible
20
screw
AP8515137
Non disponible
21
Gas valve adjuster screw
AP8515138
Non disponible
22
Float chamber fixing screw
AP8550238
Non disponible
23
screw
AP8550209
Non disponible
24
Antitampering screw
AP8276035
Non disponible
25
Ring
AP8515139
Non disponible
26
Float cpl.
AP8515140
Non disponible
27
Conical pin clip
AP8515141
Non disponible
28
Throttle cable cap
AP8550214
Non disponible
29
Air adjuster screw
AP8515142
Non disponible
30
Wire tensioner screw
AP8550220
Non disponible
31
Float pin
AP8550235
Non disponible
32
Adj.min.eng.spd air scr.spring
AP8550231
Non disponible
33
Gas valve adj.screw spring
AP8550227
Non disponible
34
Plate
AP8550208
Non disponible
35
Pipe
AP8550221
Non disponible
36
Starter cover
AP8550212
Non disponible
37
Thermostat 60°
AP8515037
Non disponible
38
Self-tapping screw
AP8515096
Non disponible
39
Bleed valve
AP8560015
Non disponible
40
Cap
AP8560010
Non disponible
41
Thermistor
AP8577025
Non disponible
42
Spark plug Champion RN1C
AP8515106
Non disponible
43
Head-carb.by-pass pipe
AP8515100
Non disponible
44
Hose clamp
AP8515050
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
