par

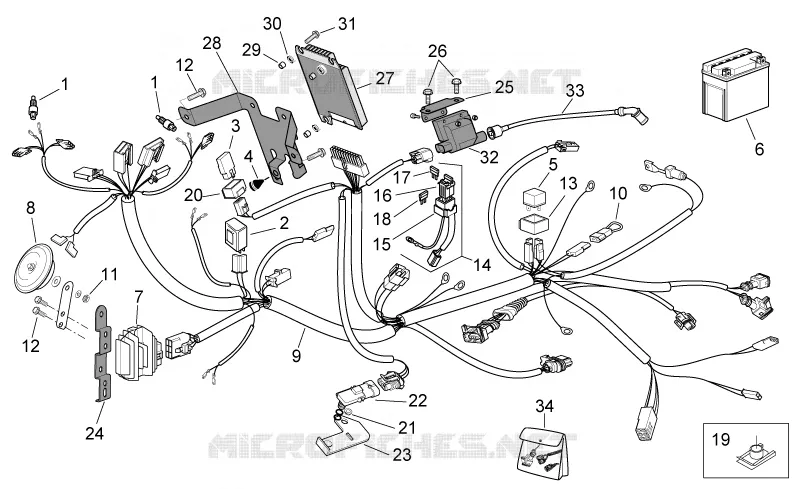

Circuit electrique I
1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
1
stop Button
AP8127305
Non disponible
2
Flasher unit
AP8124235
$14,18 Prix unitaire TTC
3
Relay 12V-30A
AP8224462
$14,17 Prix unitaire TTC
4
Rubber spacer
AP8220238
$4,62 Prix unitaire TTC
5
Starter relay
AP8224026
Non disponible
6
Battery
AP8124637
Non disponible
7
Voltage regulator
AP8127418
Non disponible
8
Horn
AP8212611
$9,50 Prix unitaire TTC
9
Main wiring harness
AP8224631
Non disponible
9
Main wiring harness
AP8224497
Non disponible
10
Diode
AP8212382
$5,38 Prix unitaire TTC
11
Self-locking nut M6
AP8152299
$0,34 Prix unitaire TTC
12
Screw w/ flange M6x16
AP8152278
$1,77 Prix unitaire TTC
13
Relay rubber
AP8220546
$4,62 Prix unitaire TTC
14
Fuse cable
AP8224499
$24,59 Prix unitaire TTC
15
Rubber fuse box
AP8112811
$6,40 Prix unitaire TTC
16
Rubber fuse box
AP8120754
$6,30 Prix unitaire TTC
17
Tyre
0000000
Non disponible
18
Tyre
0000000
Non disponible
19
Clip M5
AP8102375
$0,69 Prix unitaire TTC
20
Rubber spacer *
AP8220283
$0,75 Prix unitaire TTC
21
T bush
AP8121811
$3,38 Prix unitaire TTC
22
Pressure sensor
AP8224478
$95,29 Prix unitaire TTC
23
Sensor support
AP8234210
Non disponible
24
Voltage regulator support
AP8234223
Non disponible
25
Coil unit fixing plate
AP8234190
Non disponible
26
Screw w/ flange M6x12
AP8152277
$0,25 Prix unitaire TTC
27
ECU
AP8224498
Non disponible
28
Control unit fixing plate
AP8234184
$14,30 Prix unitaire TTC
29
Bushing 5,3x8x7,1
AP8221036
$0,27 Prix unitaire TTC
30
Rubber spacer
AP8120405
$5,38 Prix unitaire TTC
31
Screw w/ flange M5x15
AP8152273
$0,16 Prix unitaire TTC
32
HT coil
AP8224261
Non disponible
33
HT wire
AP8224379
$21,37 Prix unitaire TTC
34
Injection wiring
AP8127477
$110,21 Prix unitaire TTC
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
