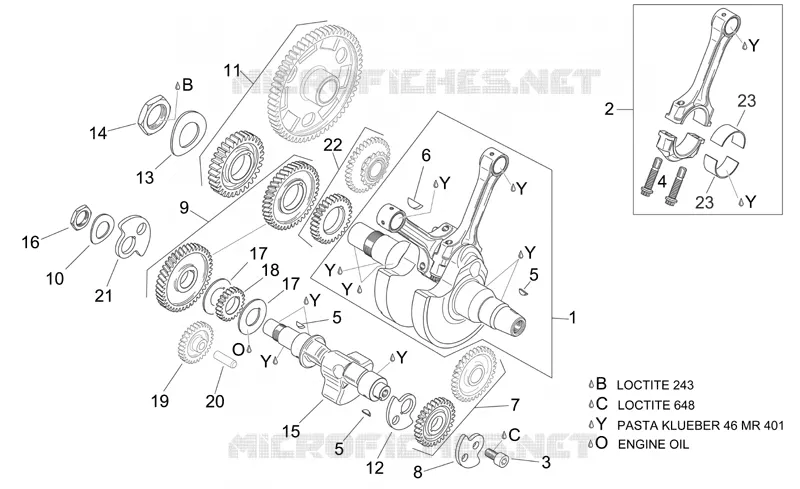

Arbre moteur I
23
23
22
21
20
19
18
17
17
16
15
14
13
12
11
10
9
8
7
6
5
5
5
4
3
2
1
1
Crankshaft cpl.
AP0295667
Non disponible
1
Crankshaft cpl.
AP0684795
Non disponible
2
Connecting rod cpl.
AP0217486
Non disponible
3
Hex socket screw
AP0440260
$3,65 Prix unitaire TTC
4
Connecting rod screw
AP0640400
Non disponible
5
Transmission key 4x5
AP0246570
Non disponible
6
Transmission key 6x9
AP0946015
Non disponible
7
Timing system gear cpl.
AP0295765
Non disponible
8
Ext.wheel side counterweight
AP0219365
$8,65 Prix unitaire TTC
9
Balance shaft gear cpl.
AP0295770
Non disponible
10
Spring washer
AP0245860
$3,65 Prix unitaire TTC
11
Primary drive gear
AP0295783
Non disponible
12
Int.wheel side counterweight
AP0219360
$8,65 Prix unitaire TTC
13
Spring washer
AP0245840
$11,06 Prix unitaire TTC
14
Timing system gear
AP0634732
Non disponible
15
Lower balance shaft
AP0220372
Non disponible
16
Nut
AP0242874
Non disponible
17
Washer 24x54x2
AP0627200
Non disponible
18
Water pump gear
AP0634610
Non disponible
19
Idle gear
AP0634500
Non disponible
20
Pin
AP0929930
Non disponible
21
Clutch side counterweight
AP0219350
Non disponible
22
Timing system gear cpl.
AP0295760
Non disponible
23
Bushing,yellow 42x45x19
AP0233723
Non disponible
23
Bushing,red 42x45x19
AP0233721
Non disponible
23
Bushing,blue 42x45x19
AP0233722
Non disponible
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
